技术参数:
| YL系列技术参数 | | 型号 | 功率 | 转速 | 电流 | 电压 | 效率 | 功率因数 | 堵转转矩/额定转矩 | 最大转矩/额定转矩 | 堵转电流/额定电流 | 噪声 | 启动电容 | 运转电容 | 重量 | | Type | Output | Speed | Amps | Voltage | EFF. | P.F. | LRT/RLT | BDT/RLT | LRA/RLA | Noise | (μf/v) | (μf/v) | Weight | | (KW) | (r/min) | (A) | (V) | (%) | Cosφ | LwdB(A) | | YL801-2 | 0.75 | 2800 | 4.9 | 220 | 73 | 0.95 | 1.8 | 1.6 | 5.5 | 75 | 100/250 | 25/450 | 14 | | YL802-2 | 1.1 | 2800 | 7 | 220 | 75 | 0.95 | 1.8 | 1.6 | 5.5 | 75 | 100/250 | 30/450 | 15 | | YL801-4 | 0.55 | 1400 | 3.95 | 220 | 69 | 0.92 | 1.7 | 1.6 | 5 | 70 | 100/250 | 15/450 | 13 | | YL802-4 | 0.75 | 1400 | 5.05 | 220 | 71 | 0.95 | 1.7 | 1.6 | 5 | 70 | 100/250 | 25/450 | 14 | | YL90L1-2 | 1.5 | 2800 | 9.4 | 220 | 76 | 0.95 | 1.8 | 1.6 | 5.5 | 78 | 200/250 | 40/450 | 22 | | YL90L2-2 | 2.2 | 2800 | 13.7 | 220 | 77 | 0.95 | 1.7 | 1.6 | 5.5 | 78 | 300/250 | 50/450 | 24 | | YL90L1-4 | 1.1 | 1400 | 7.3 | 220 | 72 | 0.95 | 1.7 | 1.6 | 5 | 73 | 150/250 | 30/450 | 21 | | YL90L2-4 | 1.5 | 1400 | 9.7 | 220 | 74 | 0.95 | 1.7 | 1.6 | 5 | 73 | 200/250 | 40/450 | 23 |
|

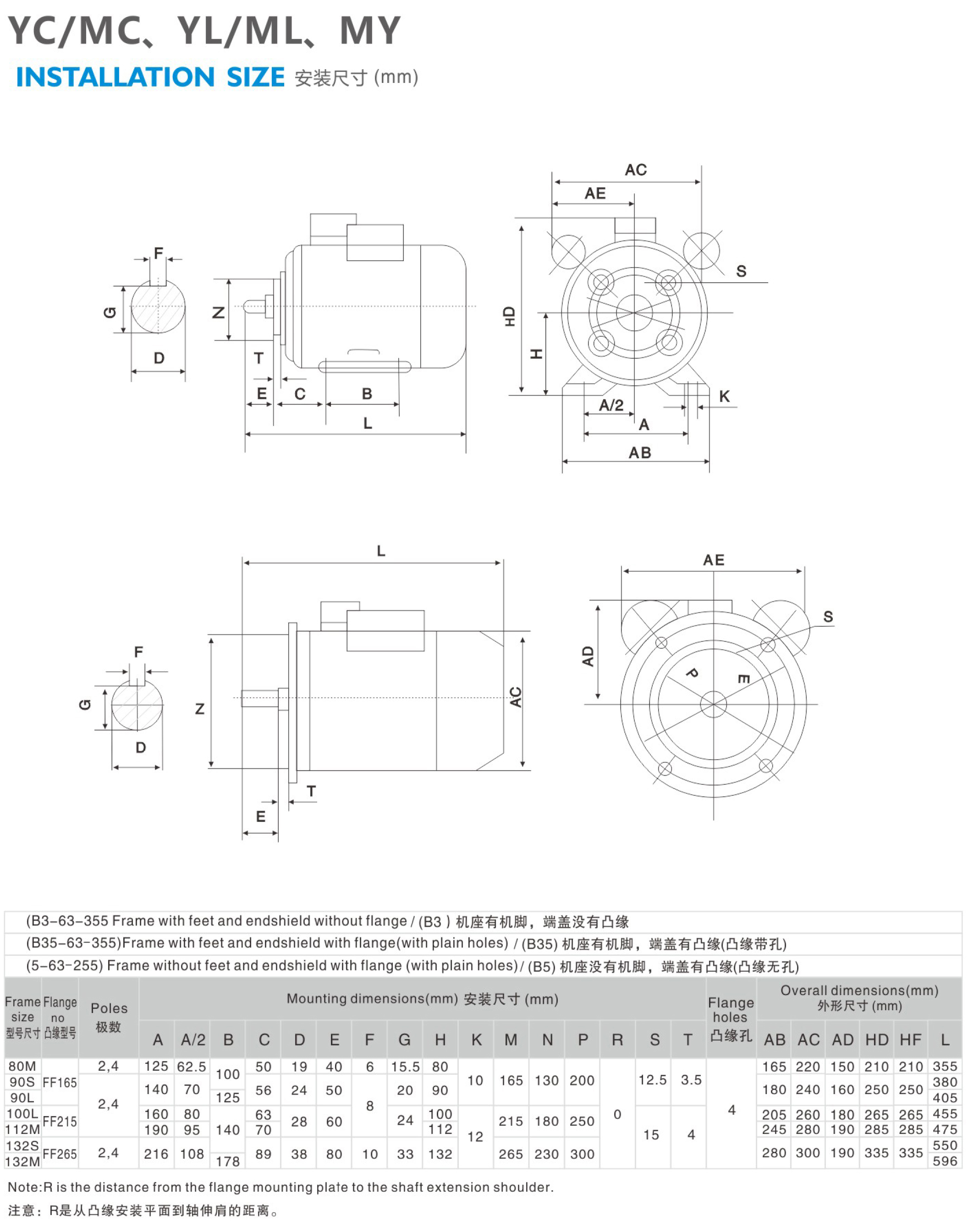

安装方式以及尺寸:
| 外形以安装尺寸 (IM B35) |
FRAME
SIZE | POLES | A | B | C | D | E | F | G | H | K | P | N | M | S | T | AB | AE | AC | HD | L |
|
| 80 | 2、4 | 125 | 100 | 50 | 19 | 40 | 6 | 15.5 | 80 | 10 | 200 | 130 | 165 | 12 | 3.5 | 165 | 200 | 160 | 215 | 290 |
| 90L1 | 2、4 | 140 | 125 | 56 | 24 | 50 | 8 | 20 | 90 | 10 | 200 | 130 | 165 | 12 | 3.5 | 180 | 200 | 175 | 230 | 315 |
| 90L2 | 2、4 | 140 | 125 | 56 | 24 | 50 | 8 | 20 | 90 | 10 | 200 | 130 | 165 | 12 | 3.5 | 180 | 200 | 175 | 230 | 340 |
轴承规格:
| 中心高 | 级数 | 轴伸端 | 非轴伸端 |
| 国际标准 | 国际标准 |
| 80 | 2-4 | 6204-2RZ | 6204-2RZ |
| 90 | 2-6 | 6205-2RZ | 6205-2RZ |
